Каква е ролята на сервосистемата в Германия Zenith Block Machine Technology?

Серво системата е интелигентността задГермания Zenith Block Machine, превръщайки я от конвенционална хидравлична преса в прецизна производствена платформа. За разлика от традиционните блокови машини, които разчитат на двигатели с фиксирана скорост и хидравлика, управлявана от клапани, германската Zenith Block Machine интегрира серво система със затворен контур, която регулира скоростта, въртящия момент и позицията в реално време. Тази серво система се състои от серво мотор с висока реакция, хидравлична помпа с променлив работен обем и усъвършенстван PLC с многоосно управление на движението. Ролята на тази система е да доставя прецизно контролирани вибрации, притискащи и изхвърлящи движения, като гарантира, че всеки блок отговаря на точни стандарти за плътност, размери и повърхностно покритие. В Quangong Machinery Co., Ltd, нашата фабрика е усъвършенствала интегрирането на серво технологията в германската платформа Zenith Block Machine, което води до спестяване на енергия до 40 процента и намаляване на времето за цикъл от 20 процента в сравнение с конвенционалните машини.

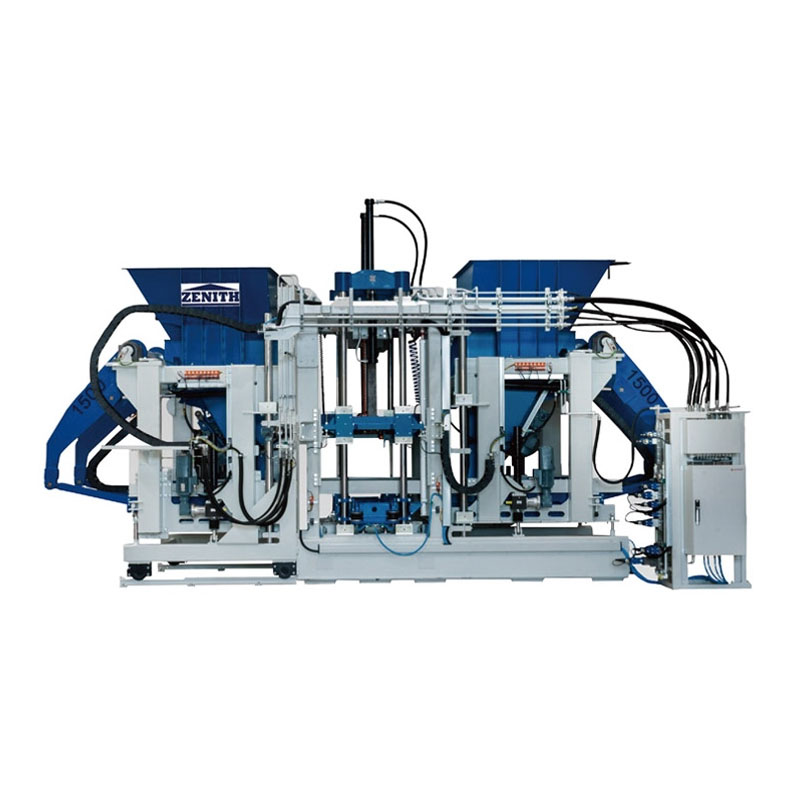

Германия Zenith Block Machine Основните функции на серво системата в Германия Zenith Block Machine са три: първо, тя осигурява хидравличен поток при поискване, което означава, че помпата доставя масло само когато и където е необходимо, намалявайки загубата на енергия. Второ, позволява ултра прецизен контрол на честотата и амплитудата на вибрациите, което позволява на машината да се адаптира към различни бетонови смеси и геометрии на блокиране моментално. Трето, улеснява плавното движение без резки движения на пресоващите и изваждащите цилиндри, удължавайки живота на формите и намалявайки механичния удар. Тези възможности директно се превръщат в по-постоянно качество на блока, по-ниски оперативни разходи и по-висока производствена ефективност. В тази статия ще се задълбочим в техническата архитектура на серво системата, ще обясним нейното въздействие върху ключовите производствени параметри и ще предоставим подробни спецификации и оперативни прозрения от обширния опит на нашата фабрика с германската Zenith Block Machine.

Съдържание

• 1. Защо сервосистемата заменя традиционното хидравлично управление в машината Zenith Block в Германия?
• 2. Как сервосистемата позволява прецизен контрол на вибрациите и уплътняването?
• 3. Какви са техническите спецификации на серво системата в Германия Zenith Block Machine?
• 4. Как серво системата може да намали потреблението на енергия и разходите за поддръжка?
• Често задавани въпроси (FAQ)
• Заключение и консултация за серво система

Защо сервосистемата заменя традиционното хидравлично управление в Германия Zenith Block Machine?

Традиционните блокови машини използват асинхронни двигатели със задвижвания с фиксирана скорост, свързани с хидравлични помпи с постоянен работен обем. В тези системи помпата работи непрекъснато на пълна скорост, независимо от действителното търсене, а излишното масло се отклонява обратно към резервоара през предпазен клапан, като се губи значителна енергия и се генерира топлина. Освен това се използват контролни клапани за насочване на потока масло, но времето за реакция и прецизността са ограничени, което води до вариации в силата на натискане и интензитета на вибрациите от цикъл на цикъл. Германската блокова машина Zenith елиминира тези неефективности чрез серво система, която комбинира серво мотор с постоянен магнит и аксиално-бутална помпа с променлив работен обем. Тази комбинация позволява на машината да достави точно потока и налягането, необходими за всяка фаза от цикъла на формоване на блокове – подаване, предварително уплътняване, основно пресоване и изхвърляне – без излишен байпас.

Основни причини, поради които серво системата е по-добра от традиционното хидравлично управление:

• Доставка на енергия при поискване:Скоростта на сервомотора е право пропорционална на търсенето на потока. По време на периодите на празен ход (напр. смяна на палети), двигателят се забавя до почти нулева скорост, консумирайки по-малко от 5 процента от пълната мощност. Обратно, традиционният двигател консумира 80-100 процента от номиналната си мощност непрекъснато.
• Моментален контрол на налягането:Серво системата използва преобразувател на налягане със затворен контур, който сравнява действителното налягане с целевата зададена точка и регулира скоростта на серво мотора и ъгъла на люлеещата се плоча за милисекунди. Това води до точност на регулиране на налягането от +/- 1 bar, в сравнение с +/- 5 bar за конвенционално управление на вентила.
• Намалено генериране на топлина:Тъй като сервосистемата генерира само необходимия поток масло, температурата на хидравличното масло се повишава много по-бавно. Това намалява необходимостта от големи охладителни системи и удължава живота на хидравличната течност и уплътненията.
• Намаляване на шума:Серво моторът работи с променливи скорости, а помпата работи само когато е необходимо, което води до значително намаляване на нивата на шум - обикновено с 10-15 dBA по-ниски от конвенционалните машини. This creates a better working environment for operators.

Нашата фабрика е провела сравнителни тестове между германска блокова машина Zenith, оборудвана със серво система, и идентична механично-хидравлична машина. Сервооборудваната машина консумира 12,8 kWh на час работа, докато конвенционалната машина консумира 21,3 kWh - 40 процента намаление. За 16-часова смяна това означава спестяване на 136 kWh, което при тарифи за промишлено електричество (0,12 USD/kWh) води до дневни спестявания от над 16 USD. За една година (300 работни дни) само спестяванията на енергия надхвърлят 4800 USD, което е значителна част от оперативните разходи на машината. В допълнение, прецизността на серво системата намалява процента на отхвърляне; серво машината произвежда 99,2 процента качествени блокове при първо преминаване, докато конвенционалната машина е средно 94,7 процента. Това намаляване на отпадъците допълнително подобрява икономическите аргументи за серво технологията.

Освен това серво системата опростява хидравличната верига, като елиминира много от насочващите клапани, предпазните клапани и клапаните за контрол на потока, използвани в традиционните системи. Това намаляване на броя на компонентите подобрява надеждността и опростява поддръжката. Нашата фабрика вQuangong Machinery Co., Ltdе обучил нашите сервизни инженери да диагностицират проблеми със серво системата с помощта на интегрирания диагностичен софтуер, който показва данни за производителността в реално време и кодове за грешки. Това позволява бързо отстраняване на проблеми и минимизира времето за престой. За производителите на блокове преминаването от традиционното хидравлично управление към серво системата в германската Zenith Block Machine представлява не само технологично надграждане, но и фундаментално подобрение в производствената икономика.

Как сервосистемата позволява прецизен контрол на вибрациите и уплътняването?

Вибрацията и уплътняването са най-критичните операции при производството на блокове, тъй като те директно определят плътността, здравината и качеството на повърхността на крайния продукт. Сервосистемата на германската Zenith Block Machine играе централна роля в контролирането на тези параметри с изключителна прецизност. Серво моторът задвижва вибратора с ексцентрично тегло директно, без нужда от ремъци или съединители, а серво задвижването осигурява време за реакция на въртящия момент под 5 милисекунди. Това позволява на машината да променя честотата и амплитудата на вибрациите мигновено по време на един цикъл, позволявайки многоетапен профил на уплътняване, който оптимизира утаяването на частиците. Например, машината може да започне с вибрация с висока честота/ниска амплитуда, за да постигне първоначално движение на частиците, след това да превключи на вибрация с ниска честота/висока амплитуда, за да консолидира сместа, и да завърши с експлозия с висока честота/висока амплитуда, за да постигне окончателно уплътняване.

Специфични начини, по които серво системата подобрява контрола на вибрациите и уплътняването:

• Програмируеми вибрационни криви:Серво системата позволява до 100 различни вибрационни криви да бъдат съхранени в PLC. Всяка крива определя честотата, амплитудата и продължителността на вибрациите за всеки етап от цикъла. За даден тип блок (напр. кух блок, плътен блок или павета) машината може автоматично да извика оптимизираната крива, като гарантира последователност в партидите.
• Адаптивно уплътняване:Сервосистемата следи хидравличното налягане в пресовъчния цилиндър в реално време. Ако налягането се повиши по-бързо от очакваното (което показва по-твърда смес), системата може да увеличи амплитудата на вибрациите, за да подпомогне уплътняването. Обратно, ако налягането се покачва твърде бавно, то може да намали вибрациите, за да предотврати прекомерното уплътняване. Този адаптивен контрол гарантира, че всеки блок постига целевата плътност, независимо от незначителните вариации в свойствата на суровината.
• Плавно ускорение и забавяне:Прецизният контрол на скоростта на сервомотора елиминира рязкото стартиране и спиране, типично за механичните съединители. Това води до по-равномерно уплътняване на бетоновата смес, намалявайки вероятността от вътрешни пукнатини или слаби зони в блока.
• Обратна връзка за плътност в реално време:Допълнителен сензор за плътност може да бъде интегриран със серво системата. Сензорът измерва зелената плътност на всеки блок веднага след формоването. Ако плътността се отклонява от зададената стойност, сервосистемата автоматично настройва параметрите на вибрациите и пресоването за следващия цикъл, поддържайки качеството без човешка намеса.

За да илюстрирате въздействието на серво-контролираната вибрация, помислете за производството на 400x200x200 mm кух блок. С вибратор с фиксирана честота, вариацията на плътността между 100 блока беше измерена при +/- 0,04 g/cm3. Със серво-контролираната вибрация на германската Zenith Block Machine, вариацията беше намалена до +/- 0,008 g/cm3. Този по-строг контрол на плътността пряко корелира с по-ниската променливост на якостта на натиск, което е ключов показател за качество на строителните материали. Завод за блокове в Испания, използващ нашата германска машина за блокове Zenith със серво система, съобщи, че са успели да намалят съдържанието на цимент с 5 процента, като същевременно поддържат същата якост на блоковете, спестявайки над 30 000 евро годишно от суровини.

Друг важен аспект е възможността за оптимизиране на вибрациите за различни видове агрегати. Например, леките инертни материали (експандирана глина или пемза) изискват различни параметри на вибрация от плътния натрошен камък. Сервосистемата позволява на машината да съхранява специфични рецепти за всеки тип инертен материал, така че когато инсталацията превключва от един продукт на друг, машината автоматично се настройва. Тази гъвкавост позволява на германската машина за блокове Zenith да служи като универсална производствена линия, способна да произвежда широка гама от блокови продукти с постоянно качество, без да се изискват дълги процедури за смяна.

Какви са техническите спецификации на серво системата в Германия Zenith Block Machine?

Quangong Machinery Co., Ltd предлага германската Zenith Block Machine с цялостна серво система, която включва серво мотор, серво задвижване, помпа с променлив работен обем, сензори за налягане и контролер за движение. Системата е проектирана за непрекъсната работа 24/7 и е съвместима с всички стандартни индустриални захранвания (380V/50Hz или 460V/60Hz). Таблицата по-долу предоставя основните спецификации за сервосистемата в нашите три основни модела Zenith Block Machine в Германия. Тези спецификации са потвърдени чрез обширни полеви тестове и са гарантирани за гаранционния период на машината.

В допълнение към тези основни спецификации, серво системата в германската Zenith Block Machine предлага няколко усъвършенствани характеристики: високоскоростен цифров интерфейс за интеграция с инсталационни SCADA системи; вградена функция на осцилоскоп за отстраняване на неизправности във вибрационни профили; и възможност за дистанционно наблюдение чрез GSM модем. Нашата фабрика предоставя пълна схема на окабеляване и контролен списък за пускане в експлоатация за всяка германска блокова машина Zenith и препоръчваме 2-дневна сесия за обучение на място за операторите на завода, за да използват напълно възможностите на серво системата.

Всички серво компоненти се доставят от Tier-1 доставчици (Yaskawa, Bosch Rexroth или Siemens), гарантиращи надеждност и глобална наличност на резервни части. Сервосистемата е защитена от множество функции за безопасност, включително защита от прегряване, защита от свръхток и функции за аварийно спиране, които отговарят на ISO 13849. Нашата фабрика тества всяка серво система в продължение на 100 часа при максимално натоварване, за да провери нейната стабилност и производителност преди изпращане. С тази здрава серво система германската Zenith Block Machine осигурява не само превъзходно качество на блока, но и дългосрочна надеждност на работа.

Как серво системата може да намали потреблението на енергия и разходите за поддръжка?

Икономическите ползи от серво системата в германската Zenith Block Machine се простират отвъд спестяването на енергия. Чрез оптимизиране на хидравличната система, намаляване на отпадъците и удължаване на живота на компонентите, серво системата значително намалява общите разходи за притежание. Едно от най-забележителните предимства е намаляването на температурата на хидравличното масло. Традиционните помпи с фиксирана скорост генерират голямо количество топлина, тъй като те непрекъснато циркулират масло през предпазен клапан. Тази топлина разгражда хидравличната течност, което изисква по-честа смяна на маслото и причинява втвърдяване и изтичане на уплътненията. Сервосистемата, напротив, генерира само необходимия поток, поддържайки температурата на маслото постоянно под 50°C, дори по време на пиково производство. Това удължава живота на маслото от 1000 часа на 4000 часа и също така удължава живота на уплътненията, маркучите и компонентите на помпата.

Специфична поддръжка и енергийни предимства на серво системата:

• Намалена честота на смяна на маслото:С по-ниски работни температури и намалено замърсяване, хидравличното масло в германската Zenith Block Machine може да се сменя на всеки 4000 работни часа, в сравнение с 1500 часа за конвенционалните машини. Това спестява както разходите за масло, така и труда за смяна на маслото.
• По-дълъг живот на компонентите:Серво моторът има по-малко движещи се части от двигател с фиксирана скорост със съединител и спирачка. Променливата помпа има по-нисък процент на износване, тъй като работи при намалени скорости и налягания през по-голямата част от цикъла. Нашата фабрика е забелязала, че серво оборудваните машини изискват 60 процента по-малко смени на хидравлични компоненти за период от 10 години.
• Намалена енергия за охлаждане:Тъй като серво системата генерира много по-малко топлина, охлаждащият вентилатор (или чилър) работи по-рядко. В тропически климат това може да намали потреблението на енергия за охлаждане с до 30 процента, което допълнително намалява общия енергиен отпечатък на централата.
• По-нисък шум, по-малко износване:Липсата на шум от двигателя при постоянна скорост и плавното ускоряване/забавяне намаляват механичното напрежение върху рамата на машината и вибрационните стойки. Това удължава живота на тези структурни компоненти и намалява честотата на подмяна на вибрационен монтаж.

Практически пример идва от потребител на Zenith Block Machine в Германия в Индия, където околните температури често надвишават 40°C. Преди инсталирането на сервосистемата температурата на хидравличното масло достигна 75°C в рамките на 4 часа работа, което изисква външен охладител на маслото и седмична смяна на маслото. След надстройка до серво системата, температурата на маслото се стабилизира на 48°C, а интервалът за смяна на маслото се увеличи до 3 месеца. Собственикът на завода отчете годишни спестявания от над 5000 USD в разходи за масло и охлаждане, в допълнение към 39% намаление на потреблението на електроенергия. Освен това, самодиагностиката на сервосистемата откри леко отклонение в сензора за налягане рано, което позволи на екипа по поддръжката да го калибрира отново по време на планиран престой, избягвайки скъпа непланирана повреда.

По отношение на въздействието върху околната среда, спестяването на енергия от сервосистемата се превръща директно в по-ниски въглеродни емисии. За Германия Zenith Block Machine, работеща 16 часа на ден, 300 дни в годината, годишното намаление на енергията е приблизително 40 800 kWh. Ако се приеме, че емисионният фактор на мрежата е 0,5 kg CO2 на kWh, това се равнява на намаление от 20,4 метрични тона CO2 на година. За производителите на блокове това е не само добро за околната среда, но и силна търговска точка при наддаване за проекти за зелено строителство. Нашата фабрика в QGM може да предостави подробен сертификат за енергоспестяване за всяка доставена Германия Zenith Block Machine, който може да се използва за целите на сертифициране по LEED или BREEAM.

Често задавани въпроси (FAQ)

Въпрос 1: Сервосистемата в германската Zenith Block Machine изисква ли специализирана поддръжка?

Отговор: Серво системата е проектирана за ниска поддръжка. Рутинната поддръжка включва проверка на филтъра на охлаждащия вентилатор, проверка на светодиодния статус на серво задвижването и наблюдение на нивото и качеството на хидравличното масло. Самият серво мотор е безчетков, така че няма четки за смяна. Нашата фабрика предоставя диагностичен софтуер, който може да тества производителността на серво системата, без да е необходимо да я разглобявате. Препоръчваме проверка на всеки половин година от обучен техник, за да провери кабелните връзки и да провери дали сигналите за обратна връзка за налягане и позиция са в рамките на калибрирането. Усъвършенстваната самодиагностика на серво системата ще ви предупреди за всички предстоящи проблеми, правейки поддръжката проактивна, а не реактивна.

Въпрос 2: Как серво системата подобрява качеството на блока в сравнение с конвенционалната хидравлична система?

Отговор: Сервосистемата позволява прецизен контрол както на параметрите на вибрациите, така и на пресоването. При конвенционалните системи налягането и вибрациите са обект на колебания поради хистерезис на клапана и пулсации на помпата. Управлението със затворен контур на сервосистемата поддържа зададените параметри с много висока точност, като гарантира, че всеки блок получава точно същата сила на уплътняване и енергия на вибрациите. Това води до равномерна плътност, по-постоянни размери (в рамките на +/- 0,3 mm) и по-гладка повърхност. Нашата фабрика е измерила коефициента на вариация в якостта на натиск за блокове, произведени от серво системата на германската Zenith Block Machine, на само 4 процента, в сравнение с 12 процента за конвенционалните машини.

Въпрос 3: Може ли серво системата да бъде преоборудвана към съществуваща блокова машина?

Отговор: В много случаи да. Нашата фабрика предлага комплект за модернизация, който включва серво мотор, серво задвижване, променлива помпа, сензори за налягане и нов PLC. Комплектът е проектиран да бъде съвместим с повечето основни марки и модели блок машини. Процесът на преоборудване обикновено отнема 3-5 дни на място и включва пълно калибриране на системата. Въпреки че цената на преоборудването е значителна, спестяванията на енергия и подобренията на качеството обикновено осигуряват период на изплащане от 12-18 месеца. Предлагаме и програма за замяна за по-стари машини. Нашият инженерен екип може да извърши оценка на обекта, за да определи осъществимостта и разходите за преоборудване за вашата конкретна машина.

Въпрос 4: Какво се случва със серво системата по време на флуктуация или прекъсване на мощността?

Отговор: Сервосистемата е оборудвана с кондензаторна банка за DC шина, която осигурява време на задържане от приблизително 500 милисекунди в случай на спад на мощността. Това позволява на системата да завърши текущия цикъл и да паркира машината в безопасно положение, преди да се изключи. При по-дълги прекъсвания на електрозахранването, серво задвижването автоматично извършва контролирано забавяне, за да спре двигателя и помпата, предотвратявайки хидравличен удар. Нашата фабрика препоръчва инсталирането на стабилизатор на напрежение или непрекъсваемо захранване (UPS) за серво контролера, ако вашето предприятие е в зона с чести колебания на напрежението. Фърмуерът на сервосистемата също така включва функция за автоматично рестартиране, така че когато захранването се възстанови, машината може да възобнови работата си от точката на прекъсване.

Въпрос 5: Може ли серво системата да се интегрира с фабрична мрежа за автоматизация?

Отговор: Да, серво системата в германската Zenith Block Machine поддържа стандартни индустриални Ethernet протоколи, включително EtherNet/IP, Profinet и Modbus TCP. Това позволява машината да бъде интегрирана със система за управление на завода (PMS) или система за изпълнение на производството (MES). Данни като брой цикли, консумация на енергия и качествени параметри могат да бъдат предадени към централна база данни за анализ. Нашата фабрика предоставя примерен OPC UA сървърен интерфейс за безпроблемна интеграция. За клиенти, които се нуждаят от усъвършенствани анализи на данни, ние предлагаме табло за управление, базирано на облак, което предоставя в реално време състояние на машината и тенденции в производителността, достъпни от всяко устройство с активирана мрежа.

Заключение: Освободете прецизността и ефективността със сервоуправляема германска зенитна блокова машина

Сервосистемата е двигателят на иновациите в германската Zenith Block Machine, осигуряваща безпрецедентни нива на прецизност, енергийна ефективност и производствена надеждност. Чрез замяна на конвенционалните хидравлични контроли със серво система със затворен цикъл, машината постига по-строг контрол на качеството, по-ниски оперативни разходи и по-голяма гъвкавост в производството. Независимо дали произвеждате кухи блокове, павета или специални бетонови продукти, серво системата на германската Zenith Block Machine гарантира, че всеки блок отговаря на най-високите стандарти за плътност, точност на размерите и качество на повърхността. В Quangong Machinery Co., Ltd, нашата фабрика е интегрирала най-новата серво технология в нашето производство на блокови машини и ние видяхме от първа ръка как тя трансформира икономиката на производството.

Готови ли сте да надстроите производството на блокове със серво технология?Свържете се с Quangong Machinery Co., Ltd днесза подробен анализ на ефективността. Нашият инженерен екип ще оцени текущите ви производствени нужди и ще предостави специално предложение за машината Zenith Block в Германия, оборудвана с оптималната конфигурация на сервосистемата. Ние предлагаме безплатна демонстрация в нашата фабрика и цялостен пакет за обучение, за да гарантираме, че вашият екип може напълно да използва възможностите на серво системата.Поискайте вашата консултация сега от Quangong Machinery Co., Ltd и открийте как машината Zenith Block Machine със сервосистема в Германия може да повиши качеството на вашия блок, да намали разходите ви за енергия и да повиши ефективността на производството ви.
